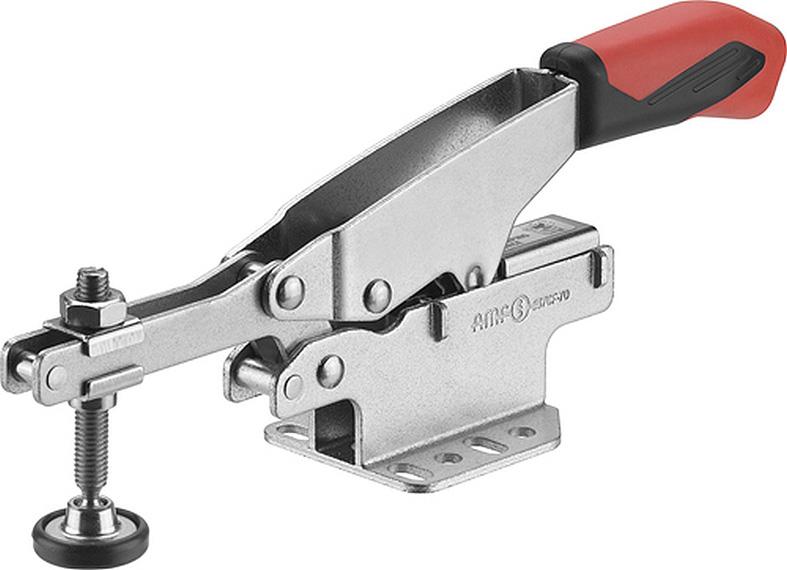

Waagerechtspa.6870F Gr.50mit variabler Spannhöhe AMF
- Artikel-Nr.: 4020772021962
- EAN: 4020772021962
- Hersteller: AMF
- Preis (zzgl. MwSt.): 27,73 €
- Preis (inkl. MwSt.):
• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Lagerstellen gefettet
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff, mit großer Handauflage und weicher Komponente
• Sicherheits-Spannstück mit Fingerschutz
• Verliersicherung für die Andrückschraube am Spannarmende
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

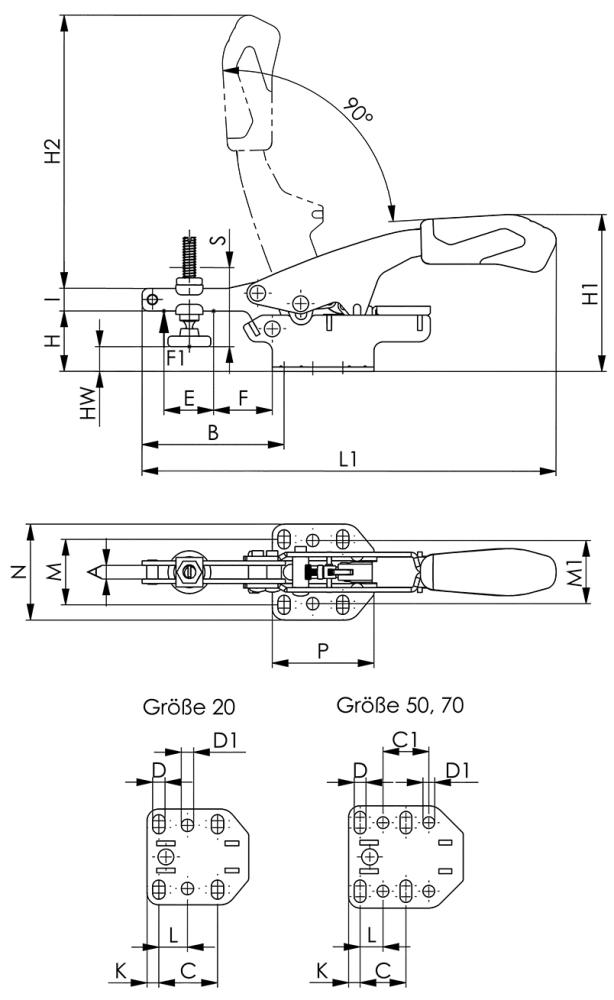

Größe | 50 |
F1 | 3 kN |
Andrückschraube | M8 x 50 |
Automatischer Höhenausgleich S | 35 mm |
max. Höhenausgleich | 40 mm |
Gewicht | 520 g |
A | 8,4 mm |
B | 104 mm |
C | 25,4 mm |
C1 | 25,4 mm |
D | 6,5 mm |
D1 | 6,5 mm |
E | 35,2 mm |
F | 22,2 mm |
H | 23 mm |
H1 | 72 mm |
H2 | 174 mm |
HW min. | -8,9 mm |
HW max. | 1,5 mm |
I | 13 mm |
K | 6,3 mm |
L | 12,7 mm |
L1 | 261 mm |
M | 32–44 mm |
M1 | 38 mm |
N | 57 mm |
P | 63,5 mm |
Herstellerartikelnummer | 560896 |
