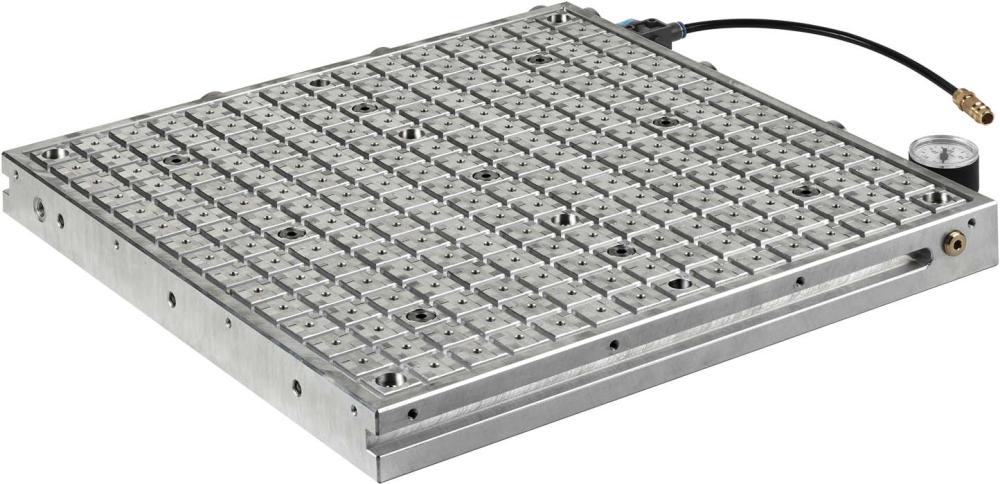

Vakuumspannplatte Raster 12,5mm 200x300mm AMF

• Oberseite mit Nuten und Ansaugstellen
• Durch Einlegen der Dichtschnur kann die gewünschte Werkstückgröße festgelegt werden

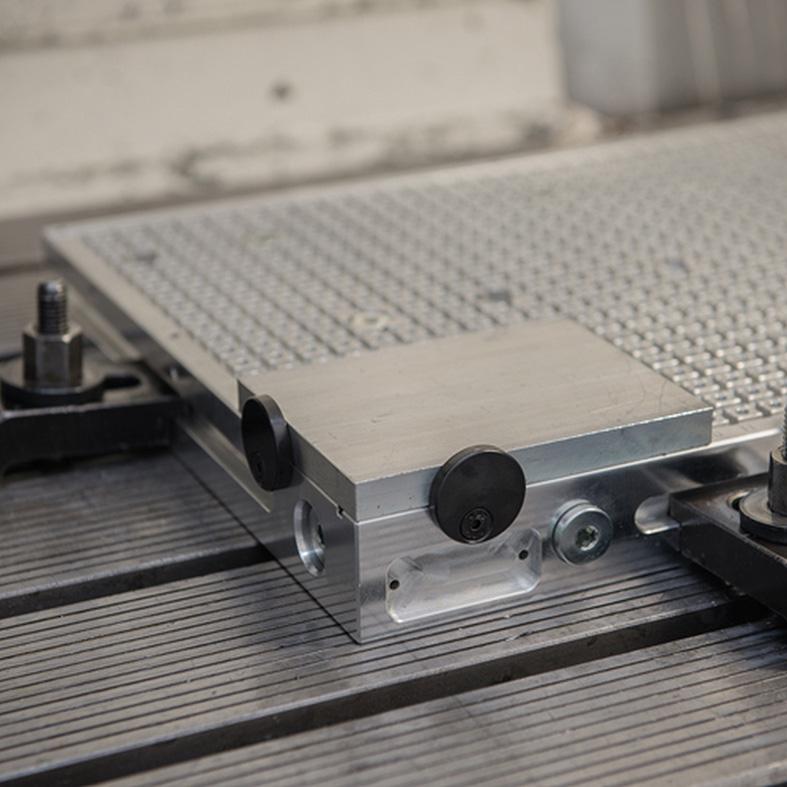

• Einfache Positionierung durch Bohrungen für Anschlagstifte oder durch seitliche, höhenverstellbare Exzenteranschäge

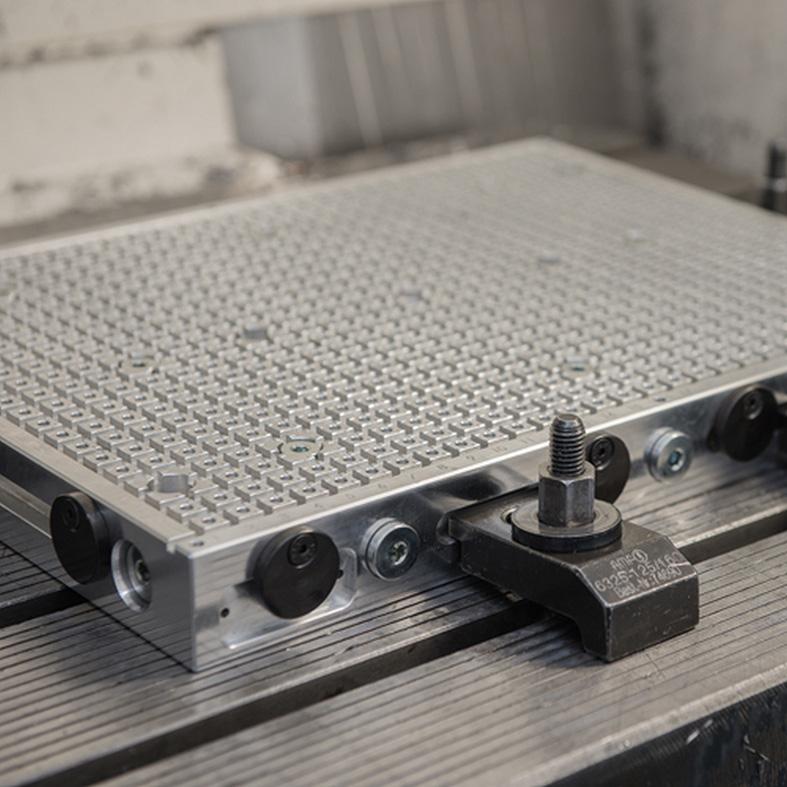

• Durch seitliche Nuten oder die Befestigungsbohrungen (für M8) auf Grundplatte (z.B. Maschinentisch) befestbar
• Aufnahmebohrungen in das AMF-Nullpunktspannsystem Zero-Point Größe 20 integrierbar
• Kann mit integrierten Venturidüse oder mit externen Vakuumpumpe betrieben werden
• Sofort einsatzbereit
• Ansaugstellen miteinander verbunden
• Mit Befestigungsgewinde M4 zur Befestigung der Adapterplatte Nr. 7800APA
• Alle Nuten mittels Koordinatensystem beschriftet
• Absteckbohrungen D4 mm für die Bauteilpositionierung mit Anschlagstiften
• Kosteneinsparung durch Verwendung der Venturidüse–Geringer Druckluftverbrauch, dadurch geringe Betriebskosten Bsp.: 1 m³ Druckluft kostet 0,0078 €. Bei einem Durchschnittsverbrauch von 49 l/min. entspricht dies 0,023 €/h
• Mehrere Ansaugstellen, dadurch flexible Feldeinteilung und Spannen von mehreren Teilen möglich
• Vakuumplatten können miteinander kombiniert werden
• Hohe Haltekräfte
• Hoher Reibbeiwert ermöglicht sicheres Spannen von unbearbeiteten Werkstückflächen
• Durch die Dichtschnüre werden geringe Unebenheiten an der Werkstückfläche ausgeglichen
• Für Fräs- und Schleifarbeiten

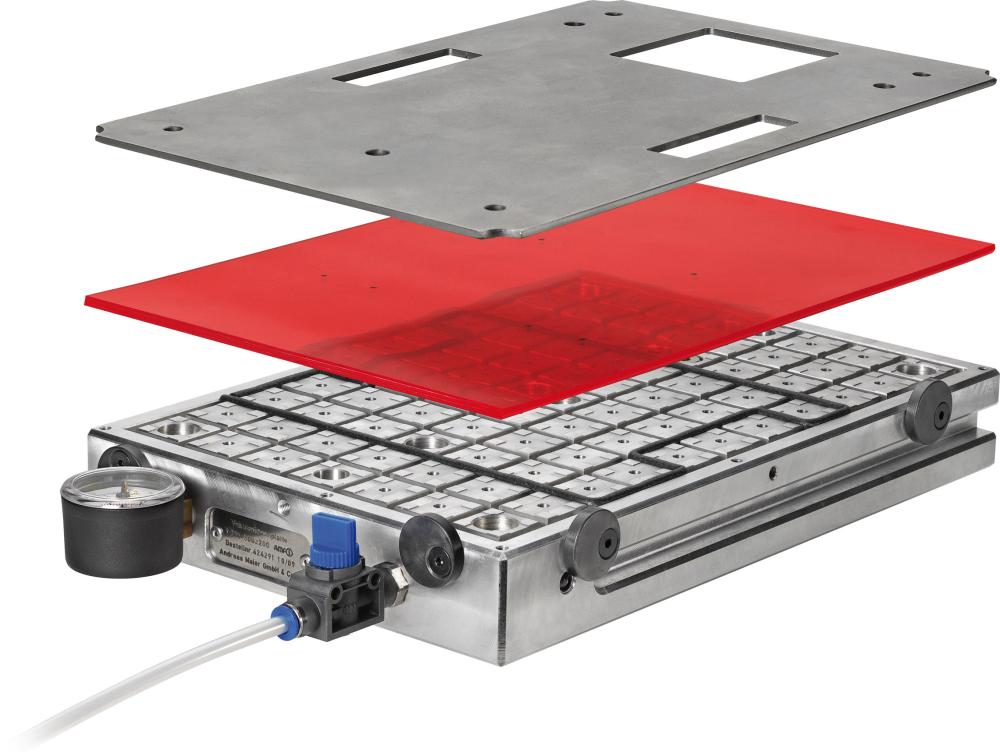

Lieferung: Vakuumspannplatte aus Aluminium, integrierte Venturidüse, Schalldämpfer, Vakuummeter, Absperrventil, 2 m Pneumatikschlauch, Ansaugfilter, Exzenteranschläge, Stecknippel für Druckluftanschluss und 10 m Dichtschnur Ø 4 mm Schwarz und 10 m Dichtschnur Ø 4 mm Grau.

Hinweis: Betrieb nur mit getrockneter und nicht geölter Druckluft! M ax. Saugvolumen gegen Atmosphäre: 48,8 l/min. Mediumstemperatur: 0°C–60°C Umgebungstemperatur: 10°C–50°C. Montageanleitung 7800 bitte beachten.
