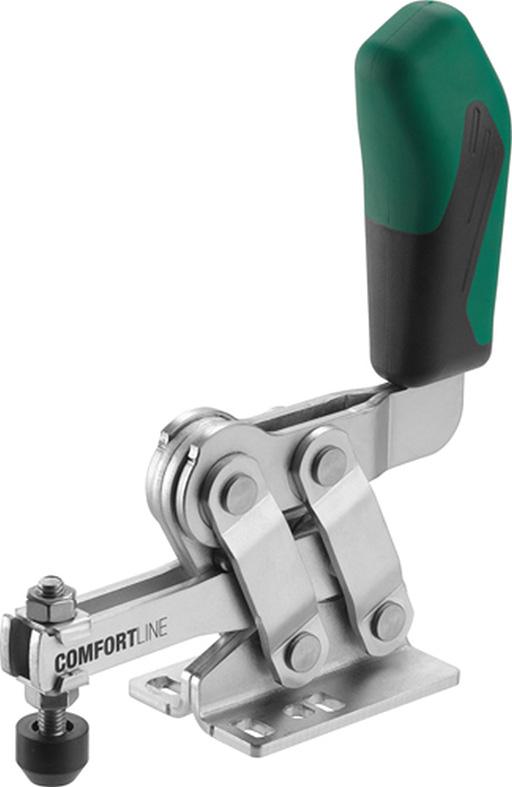

Senkrechtspa. comfortlinecomfortline 6800C Gr.3 AMF
- Artikel-Nr.: 4020772250027
- EAN: 4020772250027
- Hersteller: AMF
- Preis (zzgl. MwSt.): 92,44 €
- Preis (inkl. MwSt.):
• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Ab Größe 2 einsatzgehärtete Lagerbuchsen
• Lagerstellen gefettet
• Offener Haltearm
• Ergonomischer Handgriff aus ölbeständigem Kunststoff, mit großer Handauflage und weicher Komponente
• Sicherheits-Spannstück mit Fingerschutz
• Verliersicherung für die Andrückschraube am Spannarmende
• Zur Befestigung auf Stegen und für Schweißkonstruktionen
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.
Größe | 3 |
F1 | 1,2 kN |
F2 | 2,5 kN |
Spannbereich min. | 2,4 mm |
Spannbereich max. | 11 mm |
Andrückschraube | M8 x 45 |
Höhe Gesamt (gespannt) | 168 mm |
Gewicht | 770 g |
A | 8 mm |
B | 78,8 mm |
C | 20 mm |
D | 7,5 mm |
E | 37 mm |
F | 19 mm |
H | 33,3 mm |
I | 18 mm |
K | 7,5 mm |
L1 | 155,5 mm |
L2 | 66 mm |
M | 32,5 mm |
N | 46 mm |
P | 71 mm |
alpha | 97 ° |
Herstellerartikelnummer | 564134 |
