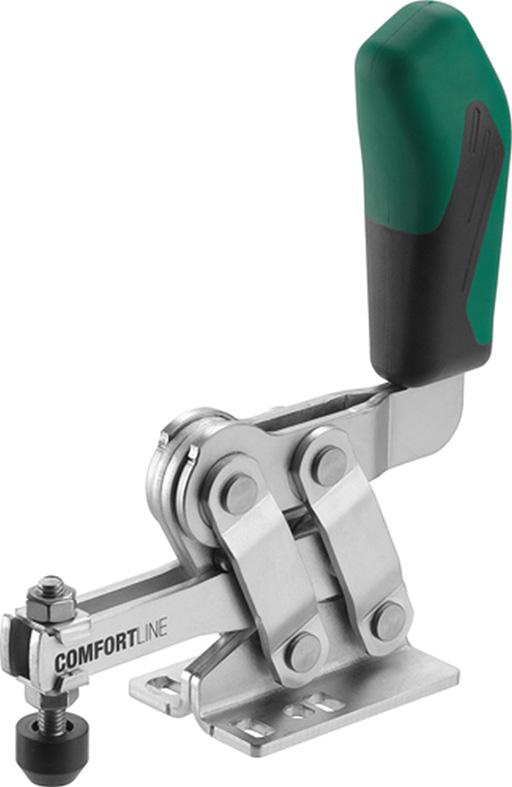

Senkrechtspa. comfortlinecomfortline 6800C Gr.2 AMF
- Artikel-Nr.: 4020772250010
- EAN: 4020772250010
- Hersteller: AMF
- Preis (zzgl. MwSt.): 68,91 €
- Preis (inkl. MwSt.):
• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Ab Größe 2 einsatzgehärtete Lagerbuchsen
• Lagerstellen gefettet
• Offener Haltearm
• Ergonomischer Handgriff aus ölbeständigem Kunststoff, mit großer Handauflage und weicher Komponente
• Sicherheits-Spannstück mit Fingerschutz
• Verliersicherung für die Andrückschraube am Spannarmende
• Zur Befestigung auf Stegen und für Schweißkonstruktionen
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.
Größe | 2 |
F1 | 0,8 kN |
F2 | 1,2 kN |
Spannbereich min. | -3 mm |
Spannbereich max. | 5,5 mm |
Andrückschraube | M6 x 35 |
Höhe Gesamt (gespannt) | 148 mm |
Gewicht | 477 g |
A | 6 mm |
B | 52 mm |
C | 20 mm |
D | 5,5 mm |
E | 25 mm |
F | 11 mm |
H | 23,5 mm |
I | 12 mm |
K | 6 mm |
L | 12,5 mm |
L1 | 129 mm |
L2 | 56 mm |
M | 27–31 mm |
M1 | 27 mm |
N | 43 mm |
P | 60 mm |
alpha | 83 ° |
Herstellerartikelnummer | 564133 |
