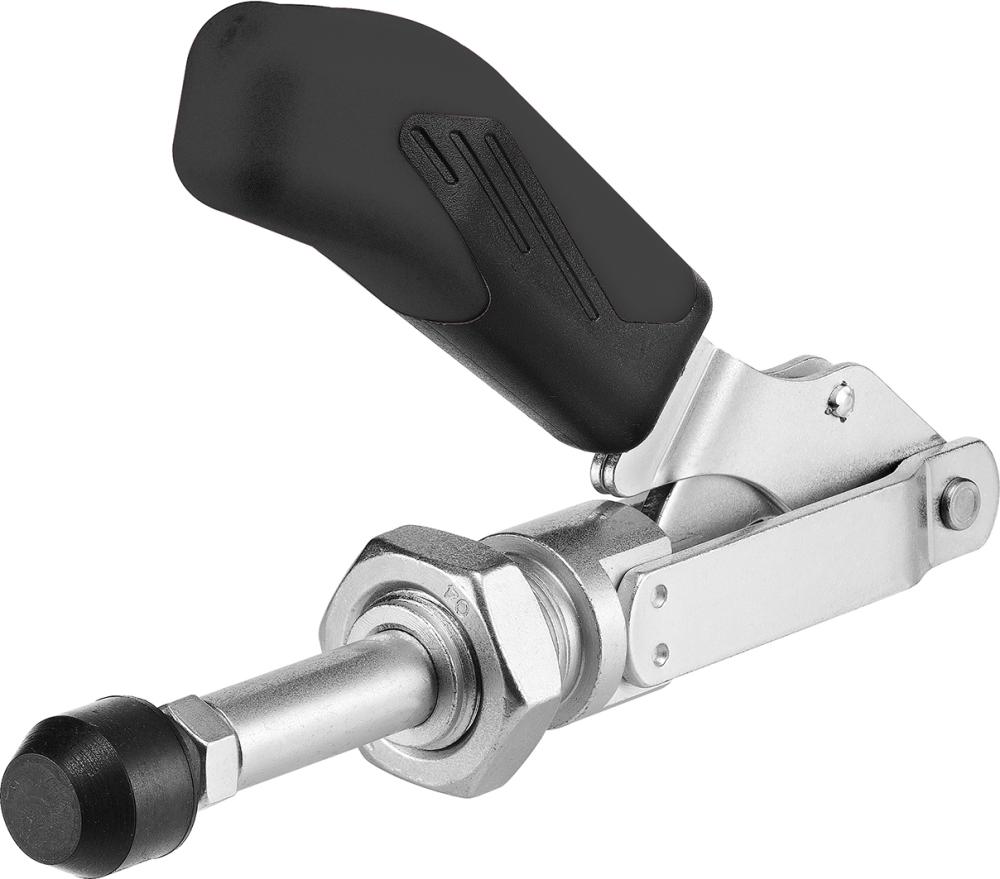

Schubstangenspanner 6840 ESD Gr.1 AMF
- Artikel-Nr.: 4020772023973
- EAN: 4020772023973
- Hersteller: AMF
- Preis (zzgl. MwSt.): 36,13 €
- Preis (inkl. MwSt.):
Tobias Bort
Markus Hein
• Druck- und Zugspanner (Schubstange und Handhebel gleichlaufend)
• Lange Schubstangenführung mit Befestigungsgewinde und Mutter
• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Hebelteile und Schubstange aus Vergütungsstahl
• Größe 2 und 3 mit einsatzgehärteter Lagerbuchse
• Lagerstellen gefettet
• Ergonomischer, ölbeständiger Handgriff, mit großer Handauflage und weicher Komponente
• Für den Einsatz in ESD Schutzzonen (EPA –electrostatic protected area) für Arbeiten an elektrostatisch empfindlichen Bauelementen, Baugruppen oder Geräten entsprechend der Norm DIN EN 61340-5-1.
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.
Hinweis: Der ESD Schubstangenspanner ist nicht isolierend. Er darf nicht in Bereichen eingesetzt werden, in denen mit offenen Spannungen gearbeitet wird.
| Größe | 1 |
| F1 | 1 kN |
| F2 | 1 kN |
| Andrückschraube | M4 x 20 |
| Gewicht | 100 g |
| A | 8 |
| B min. | 17,5 |
| B max. | 37,5 |
| E | 20 |
| H1 | 45,5 |
| Hub | 20 |
| HW min. | 12 |
| HW max. | 20 |
| L1 | 91 |
| L2 | 16 |
| L3 | 74 |
| M2 | M12 x 1,5 |
| N | 18 |
| Herstellerartikelnummer | 562493 |
