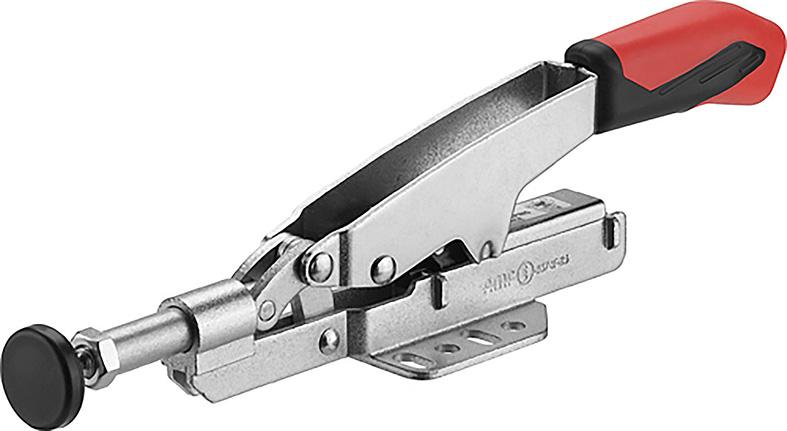

Schubstangenspan. 6874F Gr.25 mit variabler Spannweite
- Artikel-Nr.: 4020772022051
- EAN: 4020772022051
- Hersteller: AMF
- Preis (zzgl. MwSt.): 30,25 €
- Preis (inkl. MwSt.):
• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Lagerstellen gefettet
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff, mit großer Handauflage und weicher Komponente
• Sicherheits-Spannstück mit Fingerschutz
• Verliersicherung für die Andrückschraube am Spannarmende
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

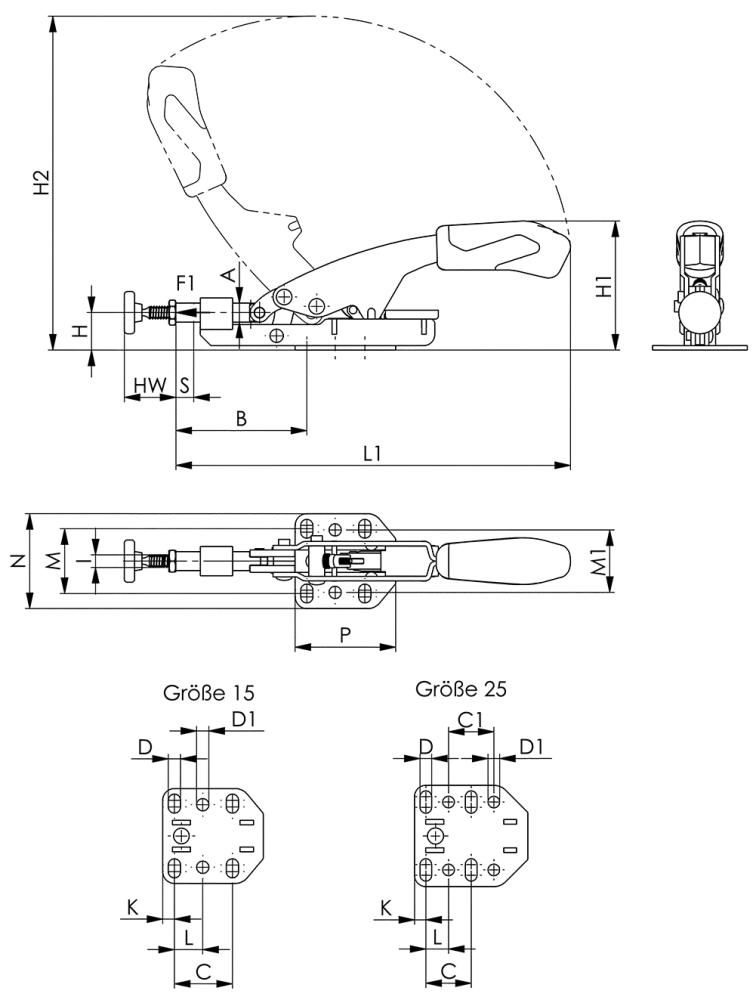

Größe | 25 |
F1 | 3 kN |
Andrückschraube | M8 x 50 |
Automatischer Höhenausgleich S | 13 mm |
max. Höhenausgleich | 35 mm |
Gewicht | 550 g |
A | 11,8 mm |
B min. | 72 mm |
B max. | 98 mm |
C | 25.4 mm |
D | 6,5 mm |
D1 | 6,5 mm |
H | 23,2 mm |
H1 | 71 mm |
H2 | 207 mm |
HW min. | 16 mm |
HW max. | 35 mm |
I | M8 mm |
K | 6,3 mm |
L | 12,7 mm |
L1 | 256 mm |
M | 32–44 mm |
M1 | 38 mm |
N | 57 mm |
P | 63,5 mm |
Herstellerartikelnummer | 560905 |
