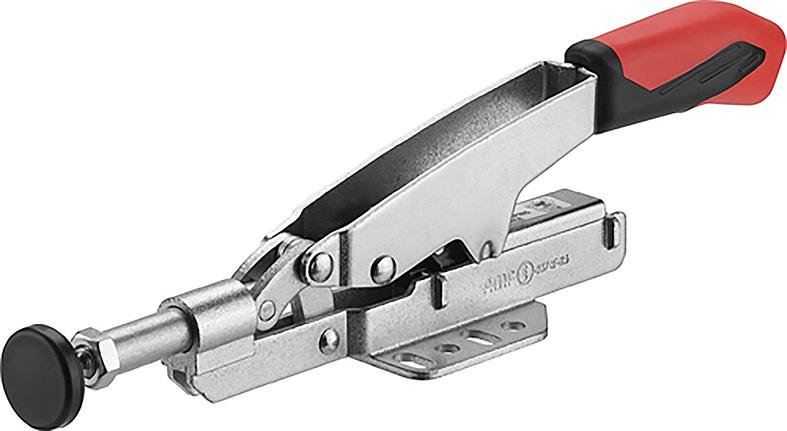

Schubstangenspan. 6874F Gr.15 mit variabler Spannweite
- Artikel-Nr.: 4020772022044
- EAN: 4020772022044
- Hersteller: AMF
- Preis (zzgl. MwSt.): 28,57 €
- Preis (inkl. MwSt.):
• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Lagerstellen gefettet
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff, mit großer Handauflage und weicher Komponente
• Sicherheits-Spannstück mit Fingerschutz
• Verliersicherung für die Andrückschraube am Spannarmende
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

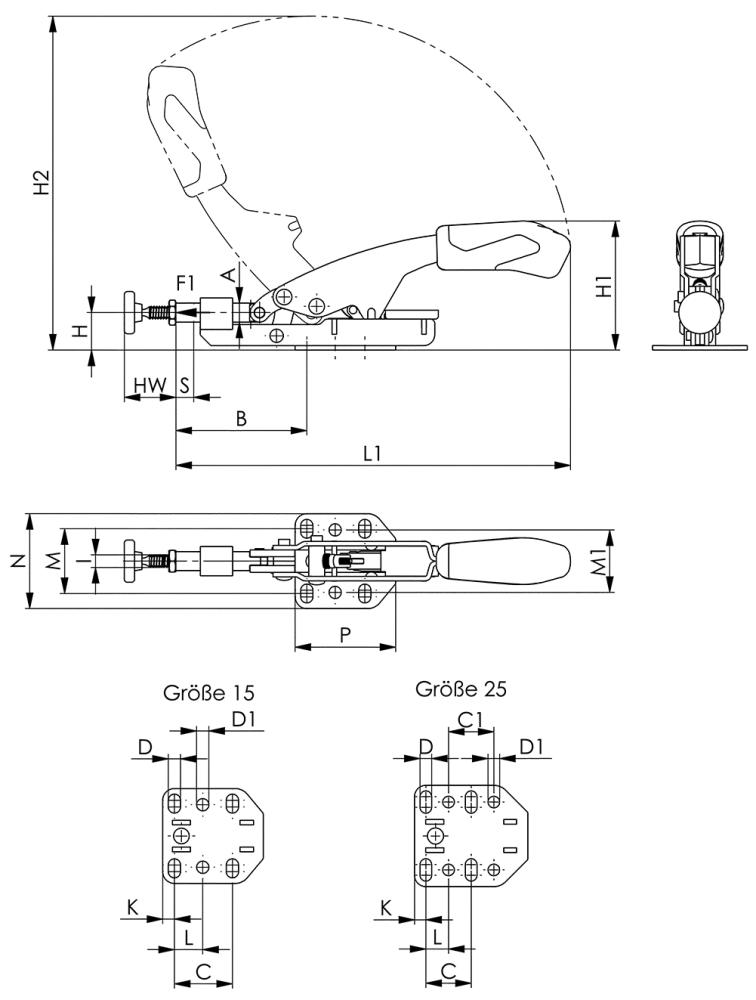

Größe | 15 |
F1 | 2 kN |
Andrückschraube | M6 x 37 |
Automatischer Höhenausgleich S | 8 mm |
max. Höhenausgleich | 25 mm |
Gewicht | 230 g |
A | 8,5 mm |
B min. | 52 mm |
B max. | 69 mm |
C | 26 mm |
D | 5,5 mm |
D1 | 5,5 mm |
H | 16,8 mm |
H1 | 58 mm |
H2 | 145 mm |
HW min. | 13 mm |
HW max. | 25 mm |
I | M6 mm |
K | 5,3 mm |
L | 12,7 mm |
L1 | 177 mm |
M | 26–32 mm |
M1 | 28 mm |
N | 42,5 mm |
P | 45 mm |
Herstellerartikelnummer | 560904 |
