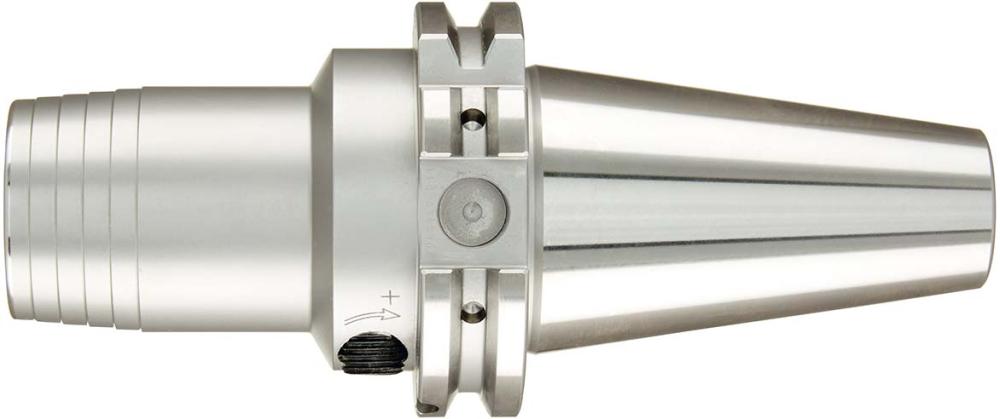

Hydro-Dehnspannfutter DIN69871ADB SK50 8x80,5mm WTE
- Artikel-Nr.: 4332163364719
- EAN: 4332163364719
- Hersteller: WTE
- Preis (zzgl. MwSt.): 447,90 €
- Preis (inkl. MwSt.):
• DIN 69871, Form AD/B
• Mit Kühlkanal
• Kegelwinkeltoleranz: AT3
• Zugfestigkeit von 1600 bis 1800 N/mm²
• Härte 52 ± 2 HRC
• Kegel nach DIN 254
• Maximale Drehzahl 40000 min-1
• Optimale Einsatztemperatur 20–50 °C
• Kühlmitteldruck maximal 80 bar
• Verstellweg 10 mm
• Rundlaufgenauigkeit max. 3 µm
• Mittels 6-kant-Quergriffschlüssel wird Hydrauliköl durch einen Hydraulikspannsatz (Druckschraube, Druckstift, Dichtung) komprimiert, der Druck bewirkt eine gleichmäßige Verformug der Dehnbuchse, wodurch der Werkzegschaft gespannt wird
• Bohrung für Datenträger/Chip (Balluf)
Lieferung: Hydrodehnspannfutter mit 6-kant-Quergriffschlüssel.
Kegelschaft | SK 50 |
Aufnahme-Ø | 8 mm |
Auskraglänge | 80,5 mm |
Abgesetzer Ø | 28 mm |
Kopf-Ø | 49,5 mm |
l2 | 37 mm |
l3 | 10 mm |
l4 | 30 mm |
g | M6 |
Schlüsselweite | 3 mm |
Herstellerartikelnummer | 30336746 |
